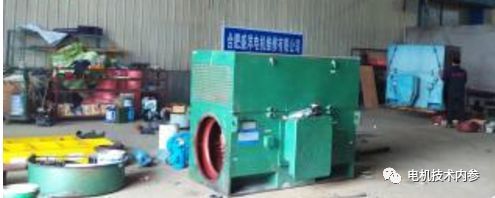

朋友小C和開電機修理店的女士，聊到一件困擾他的事：一臺新修的高壓電機通電時有個“放電聲”。沈小姐建議他再蘸一蘸顏料，最好是和一起蘸

浸漬是電機制造過程中極其重要的一個環節，特別是對于高壓電機，浸漬缺陷最直接的后果就是所幸是小C委托的，二次浸涂后問題基本解決。今天，女士參加了一個關于浸漬過程的特別討論，并使討論盡可能容易理解。

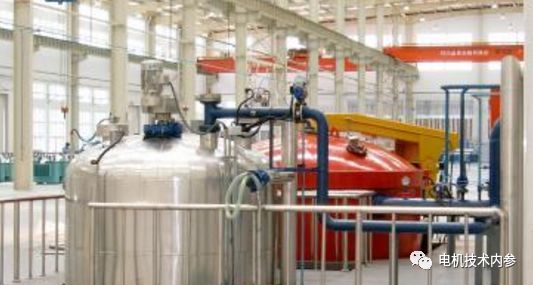

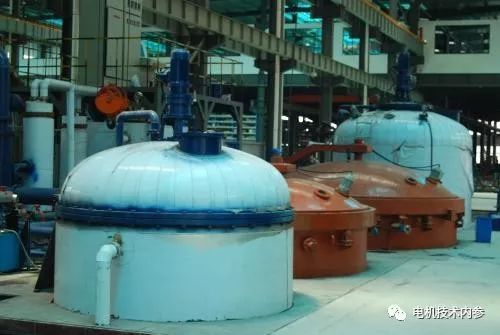

真空壓力浸漆

(1)提高繞組的導熱性，提高電機的電暈放電性能，保證電機運行時有更好的VPI浸漆。

(2)提高繞組的電氣強度。繞組和鐵芯之間的繞組為何要浸漬？，三相電機的相位和相位，繞組匝數通過浸漆進一步加強。

(3)提高繞組的機械強度和散熱，從而提高抗振性和機械穩定性。如果浸漆效果不好，除了絕緣性能不符合要求的結果外，電機運行時會有特殊的聲音，有時高壓電機會有放電聲。

(4)提高繞組的防潮、防霉等化學穩定性。而且電磁線保護的很好。

熱交換

對于特殊電機，一些電機制造商會在浸泡和干燥的基礎上增加這一過程，目的是：

(1)提高纏繞表面的機械強度。繞組表面形成一層薄漆，以彌補浸漬過程中的一些小缺陷。

(2)繞組表面形成光滑的漆膜，增強耐油性和耐電弧性。特別是對于潮濕環境中的電機，這一過程是必要且有效的。

(3)由于表面漆膜光亮堅硬，可以防止積灰，一旦積灰就容易清除。特別是對于灰塵含有導電異物的情況，這個過程會有很好的效果。

(4)在浸泡干燥工藝的基礎上進一步加強了防霉性的提高。

絕緣性能

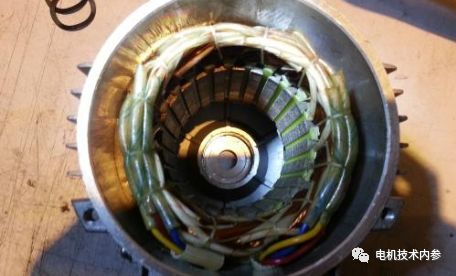

使繞組粘結成一個整體

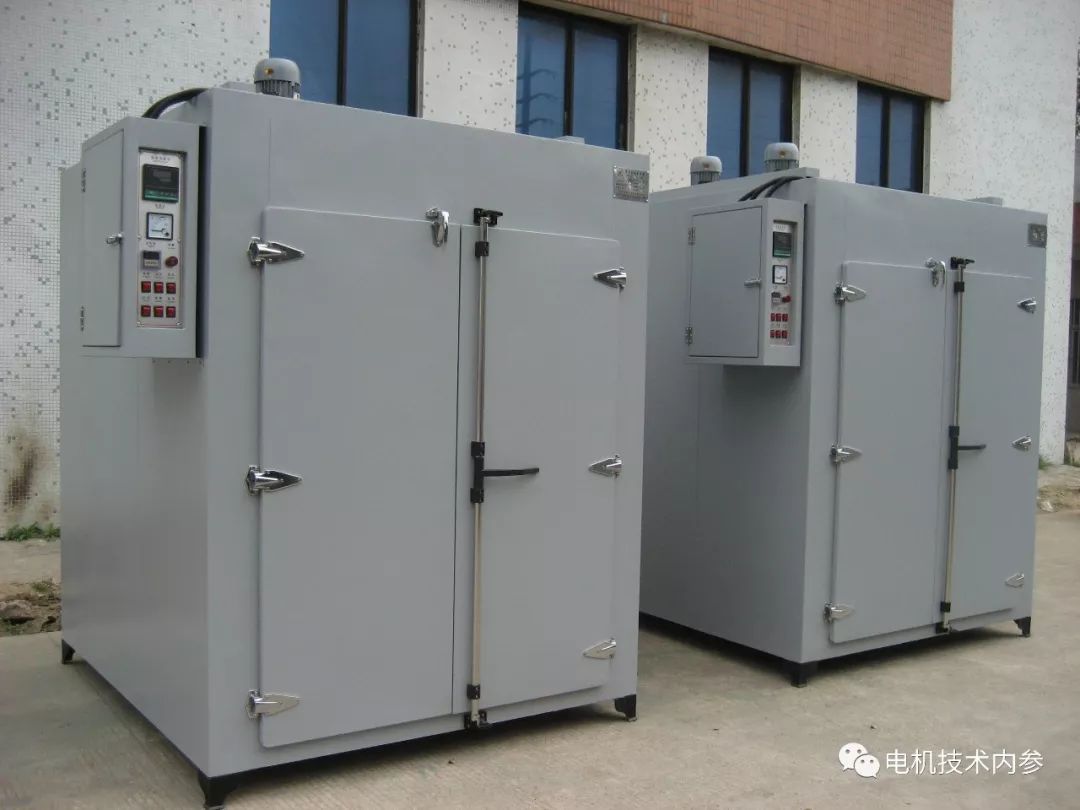

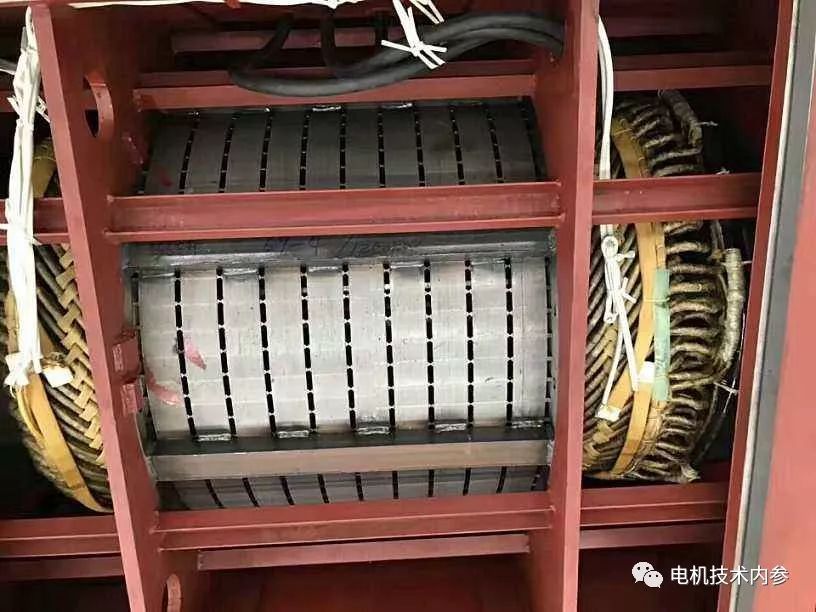

預干燥是為了驅除卷材中的水分，同時對卷材進行加熱，以保證浸漬溫度的附著效果。預烘焙時，定期測量繞組的絕緣電阻值(一般將測量周期設置為1小時)。當絕緣電阻值連續三次保持不變時，認為絕緣電阻已經穩定，預燒完成。

特殊情況下繞組加涂覆蓋漆

常用的浸漬技術包括浸漬、涂漆、真空浸漬和真空壓力浸漬。小修理廠仍采用浸漆和噴漆，大部分電機廠家對槽填充率高、線匝數多、線徑小的電機采用基本的浸烘工序.漆，建議采用VPI浸漆，以保證電機的絕緣性能。

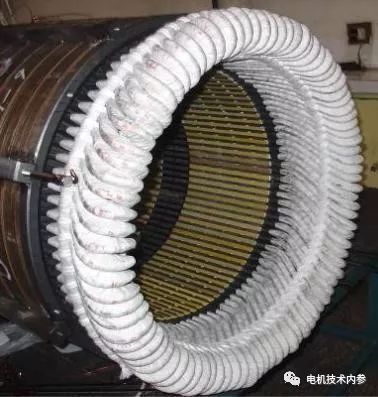

浸漬前繞組的預烘

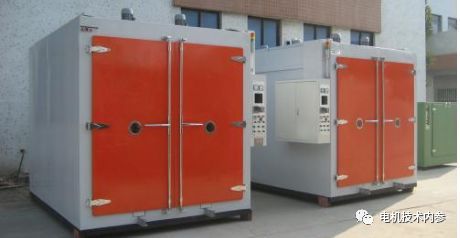

揮發：絕緣漆中的溶劑揮發，所以干燥溫度不必太高，也叫低溫階段，干燥溫度應控制在略高于溶劑揮發點。

固化：是絕緣漆基氧化聚合形成牢固漆膜的階段。此時爐內溫度可升至絕緣漆固化溫度，這是一個高溫階段。

浸漆

電機浸泡干燥后，進行涂裝工藝，一般采用噴漆。大多數電機廠家都不采用這種工藝，VPI設備浸漆后效果更好。

本文為原創作品，未經許可不得轉載。請分享轉發！
