女士參加了對一家電機制造商的參觀，偶然發現一家總裝廠正在修理一臺噪音很大的電機。習慣，停下來仔細聽電機發出的聲音，直接判斷為絕緣紙響.對機器抽芯后的實際檢查表明，定子繞組整體處理效果很好，完全沒有絕緣紙和鑄鋁轉子相擦的問題。

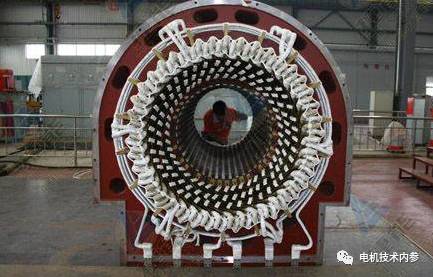

根據多年的檢查經驗，參數女士要求維修人員在未裝配狀態下直接對定子施加適當電壓(控制通過電流不超過額定電流)，噪聲依然存在，類似整機測試時的聲音。經進一步檢查，發現電機定子鐵芯端板多處彈開，通電時端板明顯有振動現象。

作為電機的重要關鍵部件，鐵芯是非常重要的控制元件，除了尺寸符合性要求外，鐵重.如果鐵的重量不足，會直接導致電機的空載電流大、溫升高等性能指標不合格，在正常負載下可能會以過載的形式導致燒毀電機；此外，當鐵芯松動時，總會有一些沖片或端板的音叉似的在電磁力作用下振蕩壓住上述鐵芯，發出這樣的噪音。

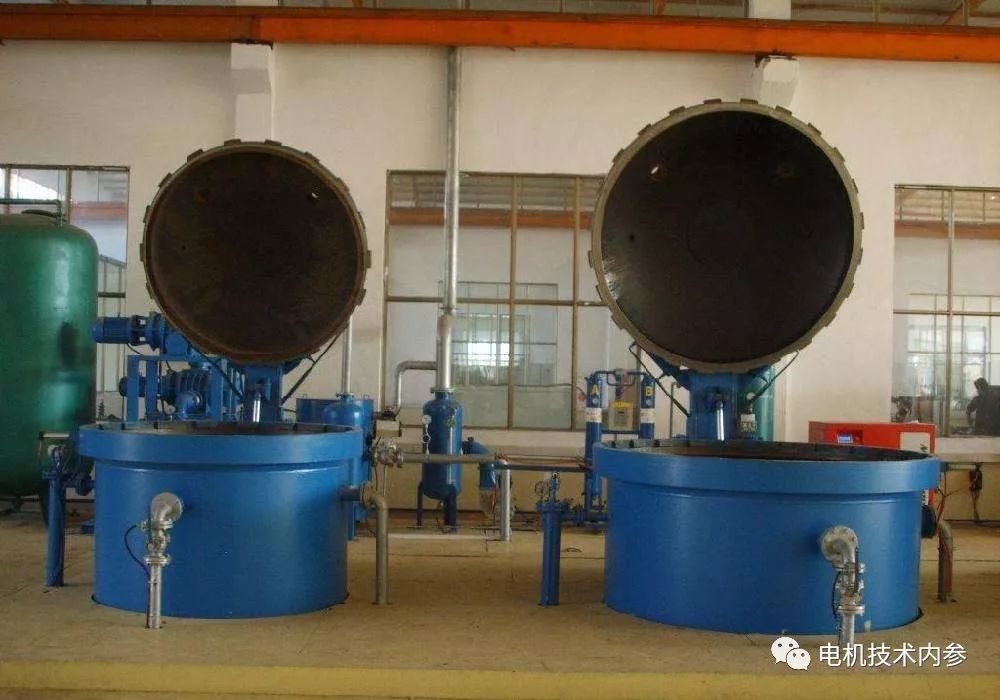

在電機的制造過程中，一方面我們在加強電機鐵芯的制造質量控制，另一方面固化為堅固整體把鐵芯和繞組通過浸漆的過程，當然還有固化一些比較松散的零件。但是鐵芯疊片的松動或緊密程度很難把握，最終的結果也不會完全符合要求，難免會出現一些意想不到的問題。今天，女士可以對上述鐵芯松動做一個專門的解讀，分析其發生機理，并簡要說明預防措施。

鐵芯為什么會松動？電機運行過程中，電機運行時鐵芯沖片為受熱膨脹，沖片兩側漆膜在熱膨脹力的擠壓下變平變薄，片與片之間的粘結結構塌陷，導致鐵芯沖片之間松動。當鐵芯松動時，沖片之間會有振動，進一步磨損沖片的絕緣層，使鐵芯沖片的間隙趨向穩定松動。顯然，僅僅由熱膨脹力引起的間隙松動不足以導致噪音故障。然而，一旦疊加異常因素，問題就變得復雜且高度隨機化。

00-1010從多年生產和測試電機的經驗可以發現，幾乎不存在電機后期使用導致的打孔松動問題，大部分電機在生產過程中都能找到。

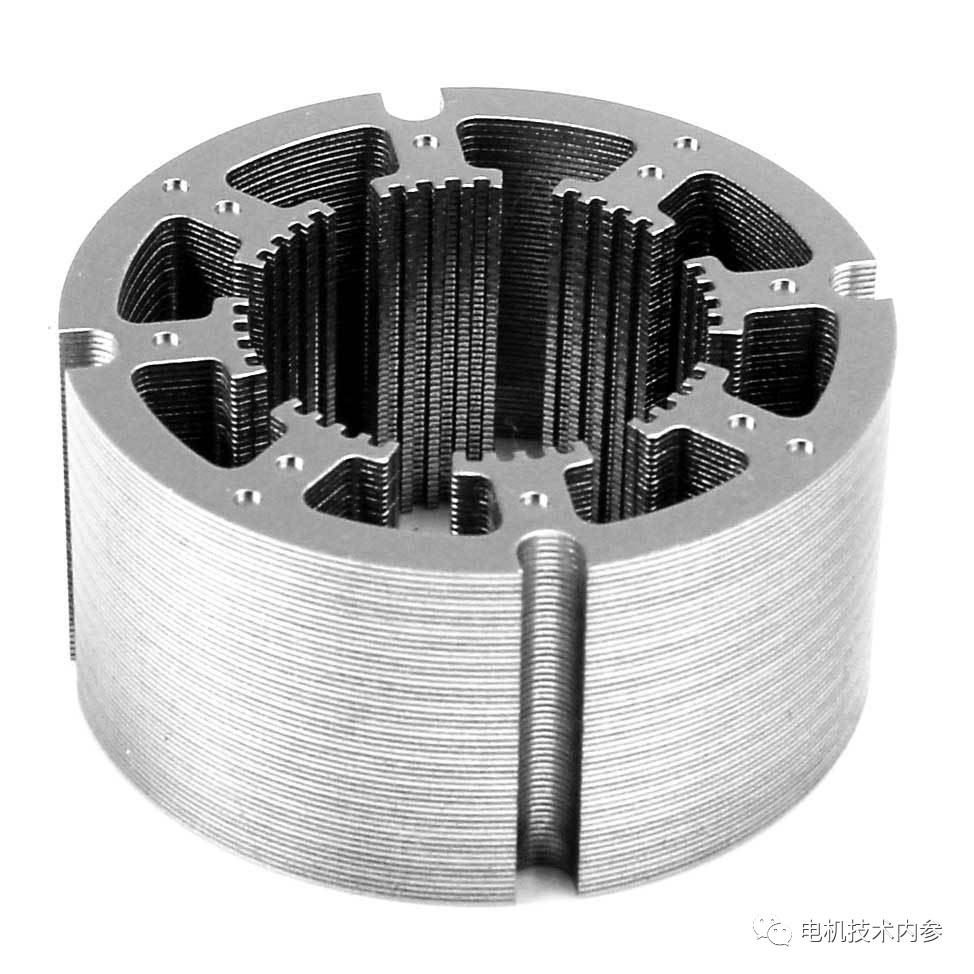

通常造成電機鐵芯疊放時有害松動的因素不超過兩個：一是沖片有毛刺或不平整，必須通過控制鐵芯重量來避免；二是疊壓力處于失控狀態，在壓力設備壓力顯示正常的前提下，必須嚴格遵循操作規范規定的壓力疊加。

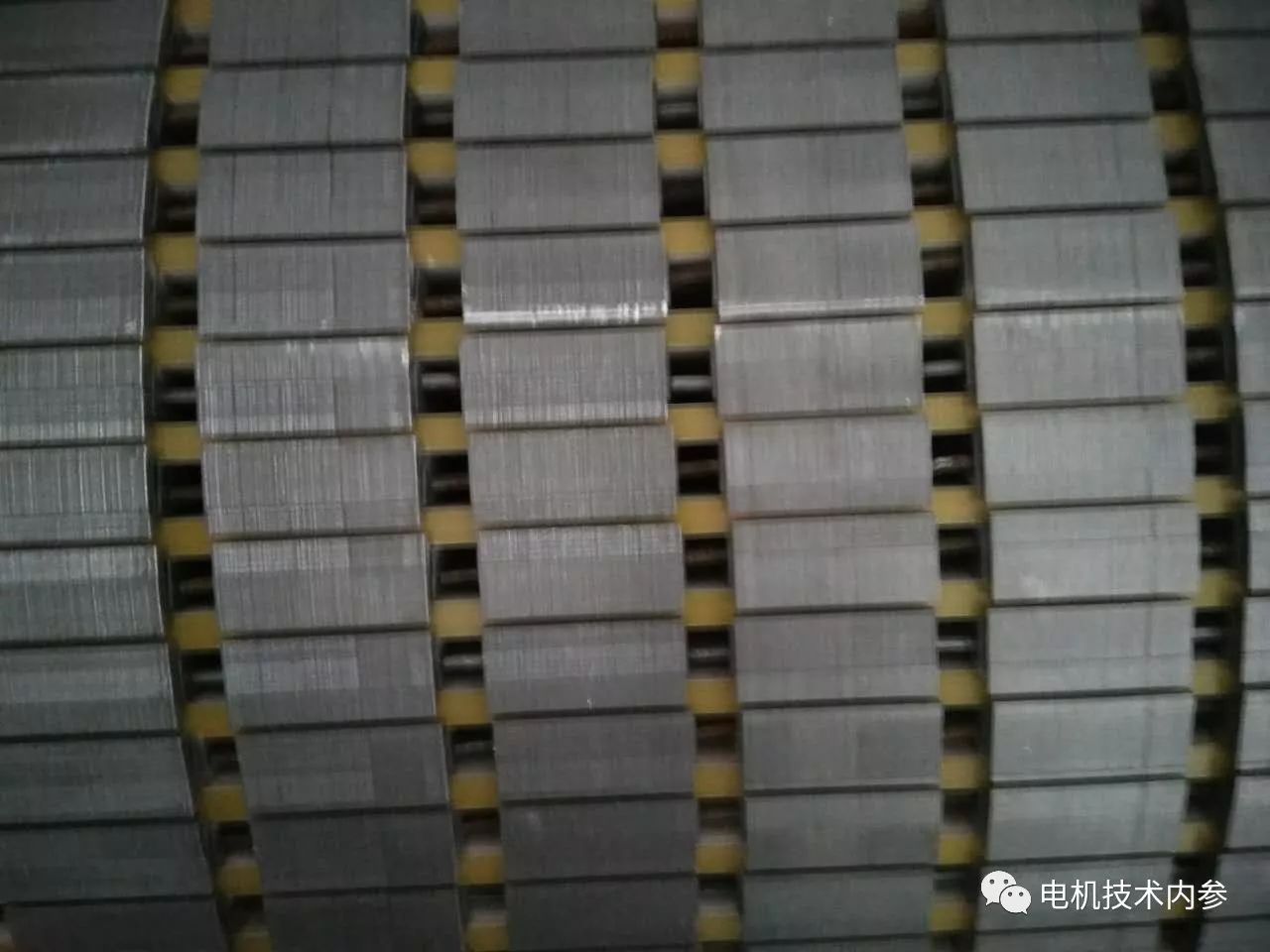

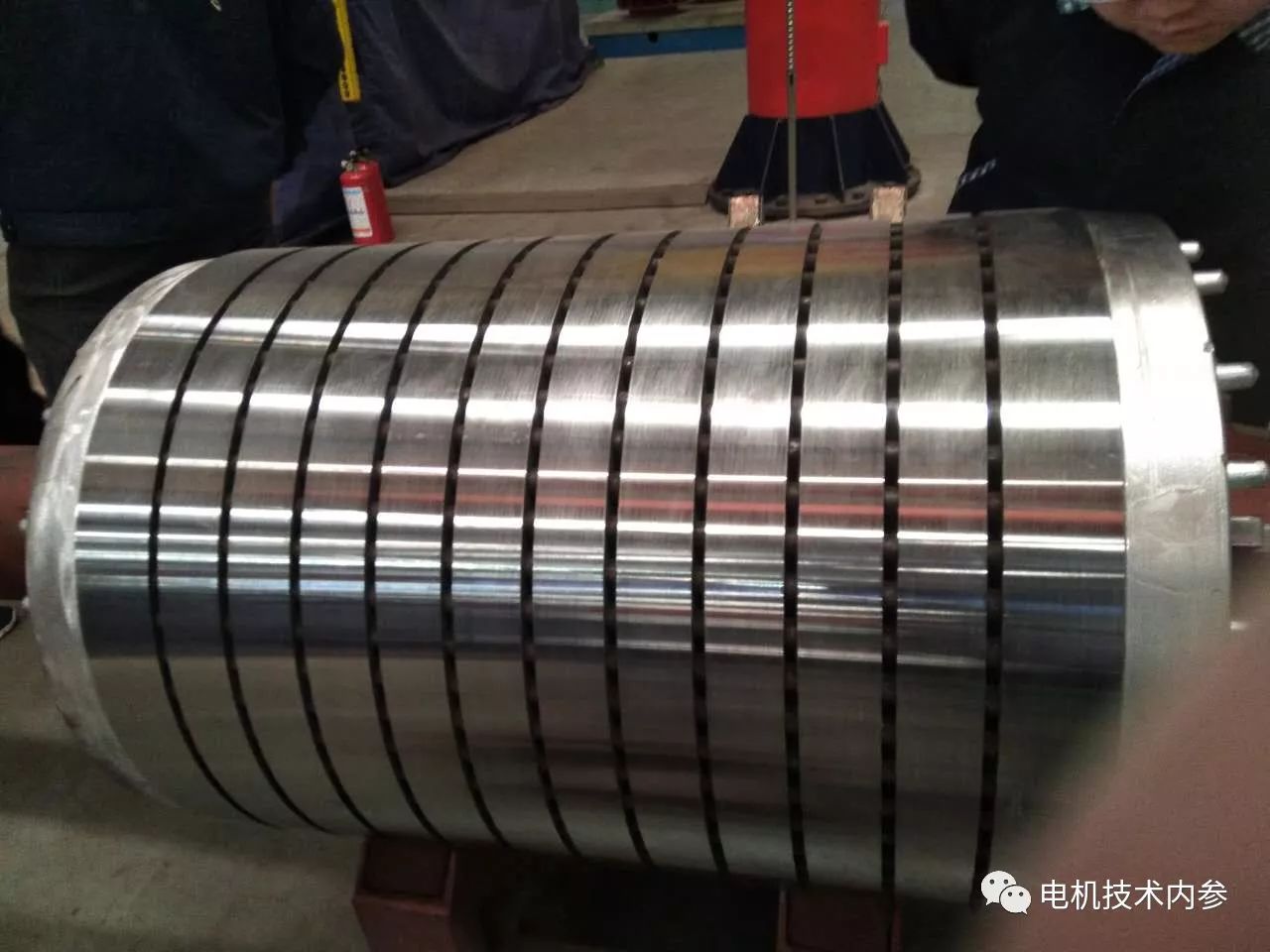

對于大多數電機廠家來說，尤其是以冷代熱后，由于硅鋼片本身的質量可靠性，小尺寸鐵芯取消了端板，一般保證了鐵芯的重量可以保證鐵芯不會彈開；然而，對于大型產品，尤其是帶有徑向通風管道的電機，由于制造工藝的特殊性，如果鐵的重量仍然是前提，鐵芯彈開和沖片松動問題經常發生，而通過數量控制是最有效的手段。

沈女士也遇到過三個類似噪音故障的電機，處理方法是大部分都會很好的解決。如有局部松動，也可通過局部刷樹脂固化獲得二次浸漆。然而，從根本上杜絕它是至關重要的。鐵芯制造初期是關鍵。了解鐵芯松動的機理，知道松動造成的危害性，把隱患消滅在萌芽狀態。
